李振興課題組致力于金屬基納米結構的可控合成與催化性質的研究。最近設計合成的氧化錫包裹氧化鋅納米核殼結構應用在太陽能電池電子傳輸層，使得光電轉換效率高達14.35％。該研究成果在《Journal of the American Chemical Society》（影響因子14.695）上發表學術論文“核殼ZnO@SnO2納米顆粒在高效無機鈣鈦礦太陽能電池中應用”。該研究提出了一種新型的電子傳輸材料，它是通過一種簡單而容易的溶劑熱方法合成的，該方法由核-殼ZnO@SnO2納米粒子組成。由于于SnO2殼的能級匹配和核心ZnO納米粒子的高電子遷移率，無機鈣鈦礦太陽能電池的PCE高達14.35％。ZnO@SnO2核-殼納米粒子的尺寸為8.1 nm，SnO2的殼厚度為3.4 nm，電子遷移率是SnO2納米粒子的7倍。同時，均勻的核殼型ZnO@SnO2納米粒子對無機鈣鈦礦薄膜的生長極為有利。這些結果有力地表明了這種新型電子傳輸材料在高效鈣鈦礦太陽能電池中的巨大潛力。該工作也被中國科學報、科學網以及中國石油大學（北京）主頁報道，報道中指出進一步提高鈣鈦礦太陽能電池的光電轉換效率是實現商用最為關鍵的一步。另外，課題組通過選擇性濕法化學刻蝕方法成三種獨特的納米結構。通過控制合成過程，合成出來具有高催化活性（111）面的中空Cu-Ni合金納米籠。Cu-Ni合金納米籠具有5.6nm左右的介孔，這種納米級的開放通道可以提高反應物的質量傳輸，進而提高電解水析氫反應的催化活性。這個工作在《ACS catalysis》（影響因子12.221）上發表學術論文“從核-殼Cu@Ni納米立方體到介孔空心Cu-Ni合金納米籠用于高效的析氫反應”。課題組還針對溫室氣體CO2化學固定進行深入研究，提出了一種在普通環境條件下用Cu-BDC納米片@多孔TiO2光催化二氧化碳和芐基鹵的羧基化反應。這種多級孔分布可以顯著提高Cu-BDC納米片@多孔TiO2的活性表面積和傳質效率，該發現對光催化化學固定CO2的研究具有重大意義。這個工作在《ACS Catalysis》（影響因子12.221）上發表學術論文“Cu-BDC納米片@多孔TiO2在溫和條件下用于光催化固定二氧化碳”。

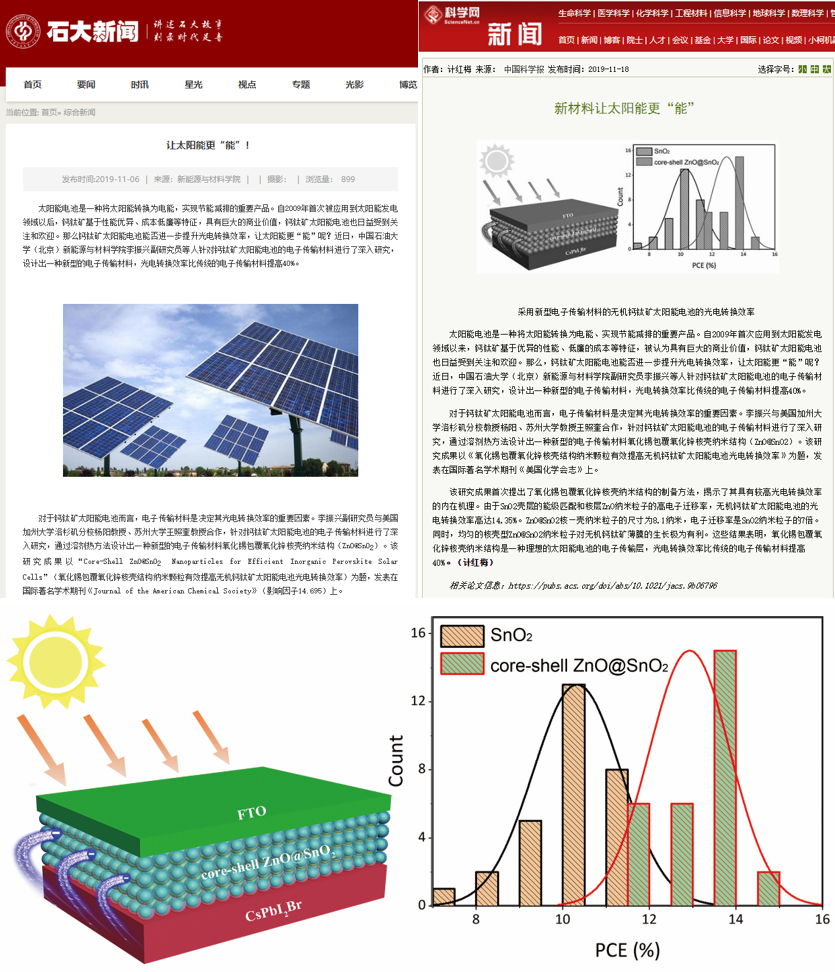

文章相關報道與核殼ZnO@SnO2鈣鈦礦太陽能電池的光電轉換
https://pubs.acs.org/doi/abs/10.1021/jacs.9b06796
99亚洲综合精品
