            您所在的位置:首頁 - 科學研究 - 科研動態

            科研動態

            ReCG:?在ReRAM上利用存算一體加速稀疏共軛梯度解法

            中文題目:ReCG: ReRAM上利用存算一體加速稀疏共軛梯度解法器

            論文題目ReCG: ReRAM-Accelerated Sparse Conjugate Gradient

            錄用期刊/會議The 61st Design Automation Conference (DAC)CCF-A類會議

            錄用/見刊時間:2024227

            原文DOI:https://doi.org/10.1145/3649329.3656515

            作者列表

            1)范明嘉 中國石油大學(北京)人工智能學院 計算機技術 21

            2)陳曉明 中國科學院計算技術研究所

            3)楊德闖 中國石油大學(北京)人工智能學院 計算機技術 21

            4金   洲 中國石油大學(北京)人工智能學院 計算機系教師

            5劉偉峰 中國石油大學(北京)人工智能學院 計算機系教師



            文章簡介:

            在本工作中,我們提出了一種利用電阻式隨機存取存儲器 (ReRAM) 來加速稀疏共軛梯度 (CG)的存算一體架構ReCG,相比于存算分離的CPU、GPU和FPGA架構,ReCG在更低能耗的情況下獲得了更高的性能。

            摘要:

            稀疏線性系統求解在科學計算中是至關重要的。稀疏共軛梯度(CG)是最著名的迭代法解法器之一,具有效率高、存儲要求低的特點。然而,在存儲和計算分離的架構上實現的稀疏CG解法器,其性能受到不規則內存訪問和大量數據傳輸的極大限制。在本工作中,我們提出了一種基于電阻式隨機存取存儲器(ReRAM)的存算一體(PIM)架構ReCG,用于加速稀疏CG解法器。ReCG的設計面臨三大挑戰:(1)如何使復雜的稀疏CG更適合使用基于ReRAM的架構進行加速;(2)如何將稀疏和不規則操作映射到更適合密集操作的規則crossbars上;(3)如何協調硬件單元之間的數據流,以盡量減少ReRAM寫耐久性較差對加速CG的影響。為了解決這些挑戰,我們(1)通過詳細分析了算法中操作的共性來對稀疏CG的kernels進行分類,并設計一個靈活的專用架構;(2)利用內容可尋址存儲器(CAM)和MAC crossbars來有效地實現稀疏和不規則的操作;(3)提出一種新的數據流調度策略。實驗結果表明,與CPU和GPU上的PETSc以及FPGA上的CALLIPEPLA相比,ReCG的性能分別最高提高了3個數量級、1個數量級和1個數量級,能耗分別最高降低了2個數量級、2個數量級和1個數量級。

            背景與動機:

            稀疏CG是科學計算領域里最為重要的線性解法器之一。然而目前稀疏CG加速工作都是在存算分離架構上實現的,導致在處理器和內存之間的數據移動開銷很大。為了突破存算分離架構的限制,快速讀取訪問數據,本工作提出了一個用于稀疏CG加速的基于ReRAM的PIM架構ReCG。

            設計與實現:

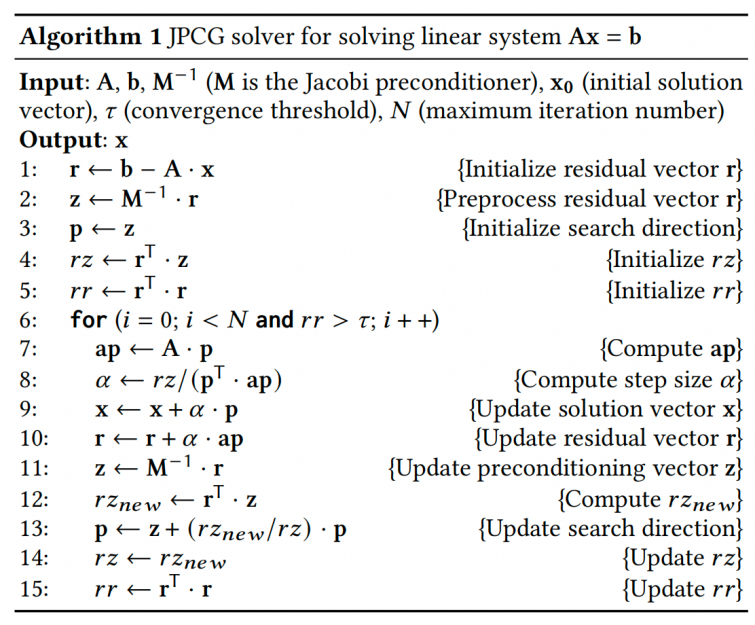

            整個CG算法是相當復雜的,涉及由標量、向量、矩陣和稀疏類型等多種算子組成的各種操作,總共超過10種(如Algorithm 1所示)。在基于ReRAM的硬件上直接實現CG需要實現所有操作。然而,這種方法需要構建10多個不同的硬件模塊,并在每個模塊內為不同類型的算子設計單獨的組件。對于矩陣規模稍大的問題,這種架構會變得復雜且龐大,導致巨大的硬件成本。



            我們注意到整個CG算法中算子的共性,將所有操作分為三類:稀疏算子計算,即SpMV;Reduction操作;向量計算。根據這三類操作,我們設計了一個專用的架構,如圖1所示,其包括五個主要組件:(1)SFU、(2) VFU、(3)SPU、(4)Central Controller和(5)Global Buffer。

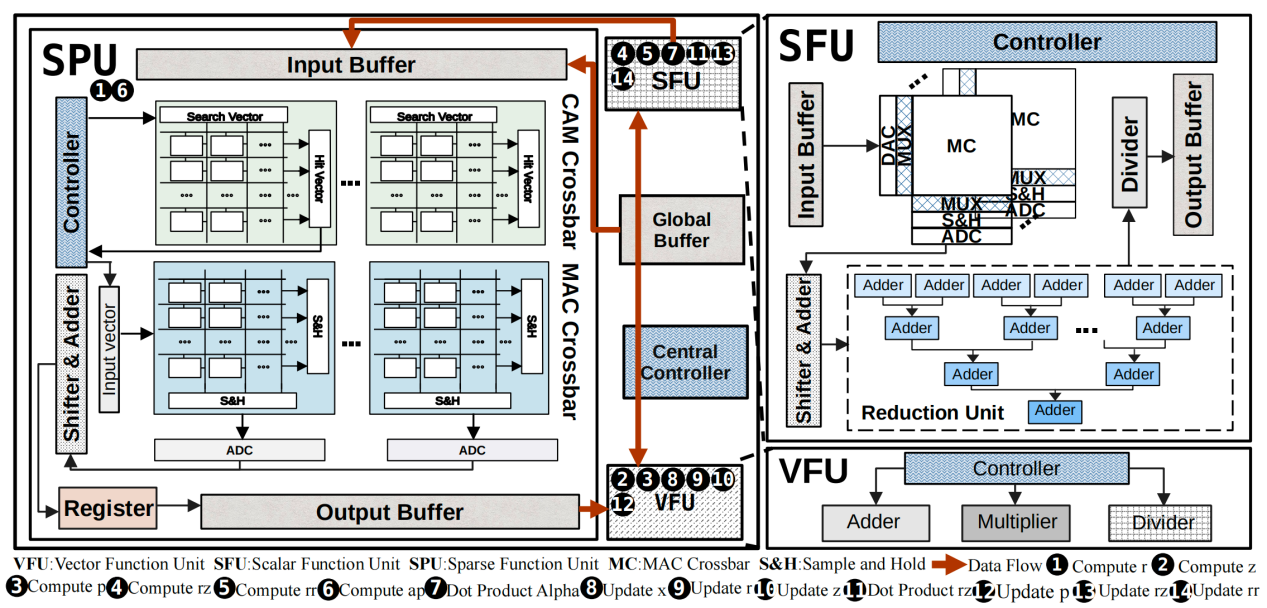

            圖1:架構圖

            其次,我們發現SpMV在加速CG過程中具有關鍵作用,是算法迭代中的核心步驟。我們使用圖2的例子去描述用ReCG架構中的SPU模塊去實現SpMV的工作流程。將實現SpMV的過程分為了四個階段:壓縮階段,加載階段,搜索階段和計算階段。這四個階段是順序執行的,但在同一個階段中可以同時并行執行多組數據。

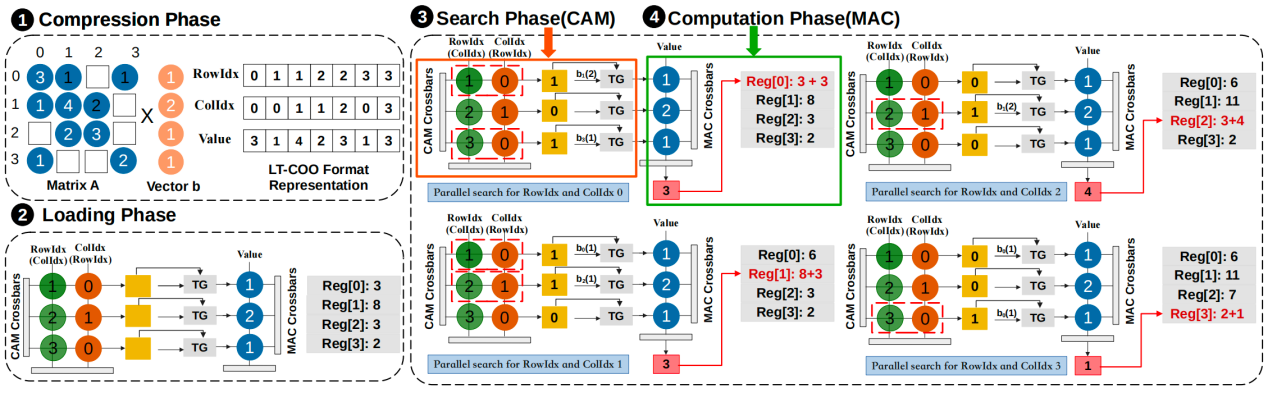

            圖2:SpMV過程

            最后,我們對算法每個步驟中的標量、向量和矩陣依賴關系進行了詳細分析,并制定了新的數據流調度策略,如圖3所示。我們發現階段內操作可以并行執行,整個架構中的模塊也具備并行執行能力,從而提高了并行性,加速了算法的執行過程。同時,我們減少了數據搬運次數和寫次數,盡可能地減少ReRAM寫耐久性差對加速算法的影響。

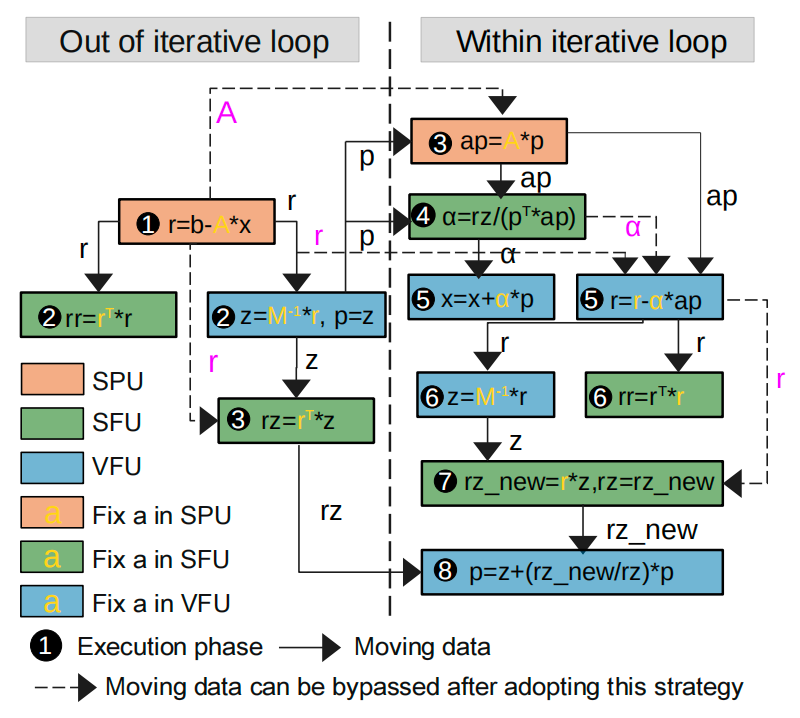

            圖3:調度策略

            實驗結果及分析:

            本工作評估了來自SuiteSparse Matrix Collection的36個稀疏矩陣,它們來自計算流體力學問題、電力網絡問題、結構問題等不同領域,表1提供了每個矩陣的信息。我們使用NeuroSim和NVSim對ReCG的性能和能耗進行仿真,并與CPU和GPU上的PETSc以及FPGA上的CALLIPEPLA進行性能和能耗比較。

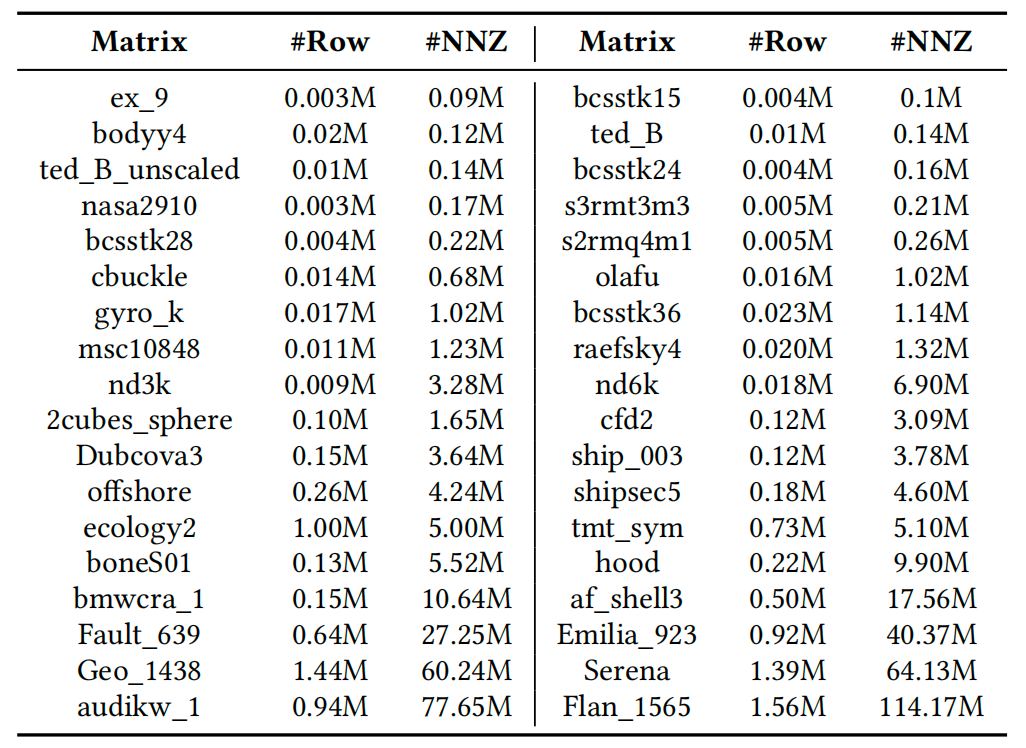

            表1:矩陣信息

            本工作測試了36個矩陣在四種平臺(CPU、GPU、FPGA 和 ReRAM)上的求解時間,其實驗結果如圖4所示。通過進行分析比較后發現,對于前11個較小規模的矩陣(即從矩陣ex_9到矩陣cbuckle),ReCG 的求解時間平均比CPU上的PETSc快一個數量級,平均比GPU上的PETSc快兩倍。然而,與FPGA上的加速器CALLIPEPLA相比,ReCG卻需要更多的時間進行求解。對于后25個較大規模的矩陣(即從矩陣olafu到矩陣Flan_1565),ReCG展示出更好的加速。與CPU、GPU和FPGA這三種平臺上加速器相比,ReCG分別達到了3個數量級、1個數量級和1個數量級的最高加速水平。此外,根據實驗結果還可以看出,隨著矩陣規模的增加,ReCG的加速效果越好,這表明ReCG具有良好的可擴展性。

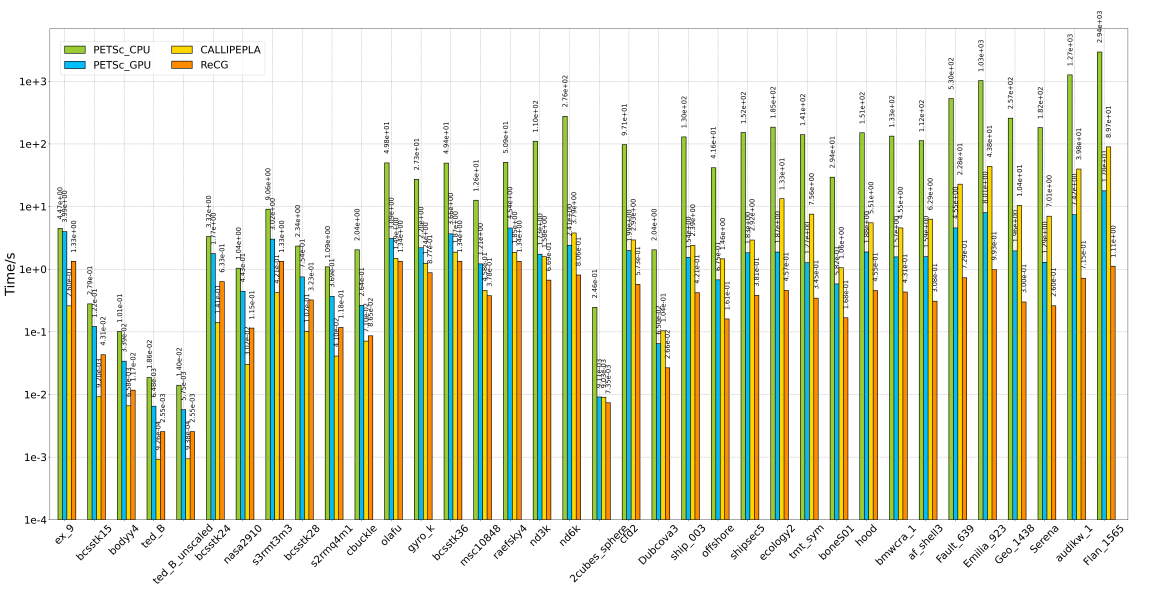

            圖4:四種加速器:CPU和GPU上的PETSc,CALLIPEPLA和ReCG的求解時間

            圖5顯示了在不同平臺 (CPU、GPU、FPGA 和 ReRAM)上的能耗。對于不同規模的稀疏矩陣來說,相比于在CPU、GPU和FPGA上加速JPCG,ReCG都是能耗最低的,分別最高可降低了2個數量級,2個數量級和1個數量級。

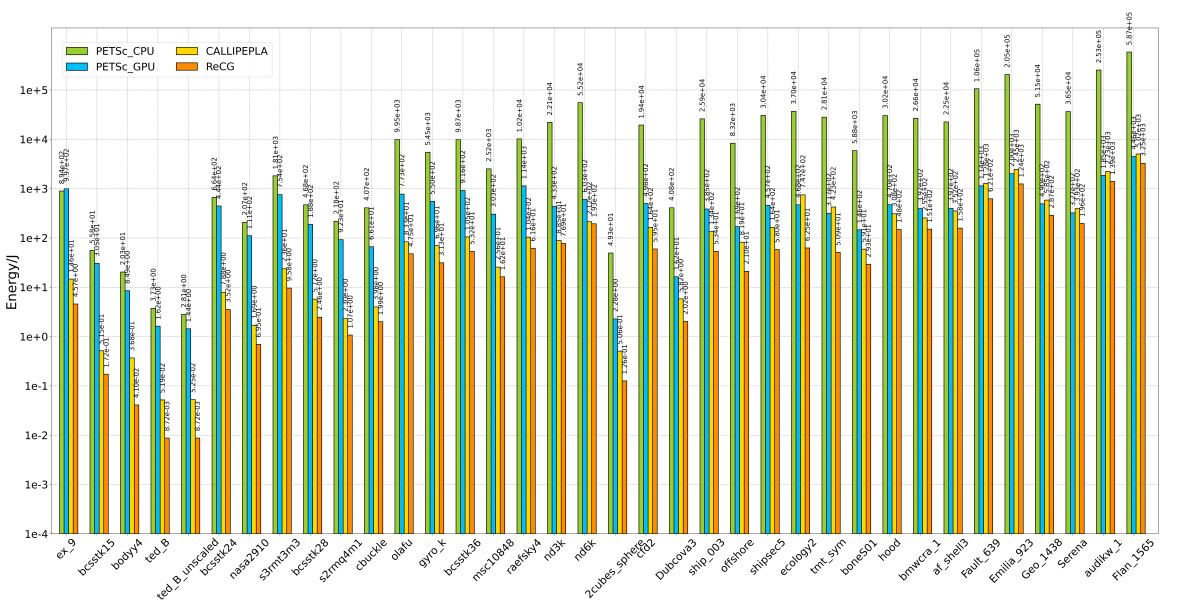

            圖5:四種加速器:CPU和GPU上的PETSc,CALLIPEPLA和ReCG的能耗

            為了盡可能減少ReRAM寫耐久性差對加速JPCG所帶來的影響,我們制定了新的調度策略。在這個調度策略之下,大大減少了在ReRAM上的寫時間,如圖6所示。我們可以看出采用新的調度策略后,寫時間減少了50%左右,驗證了調度策略的有效性。

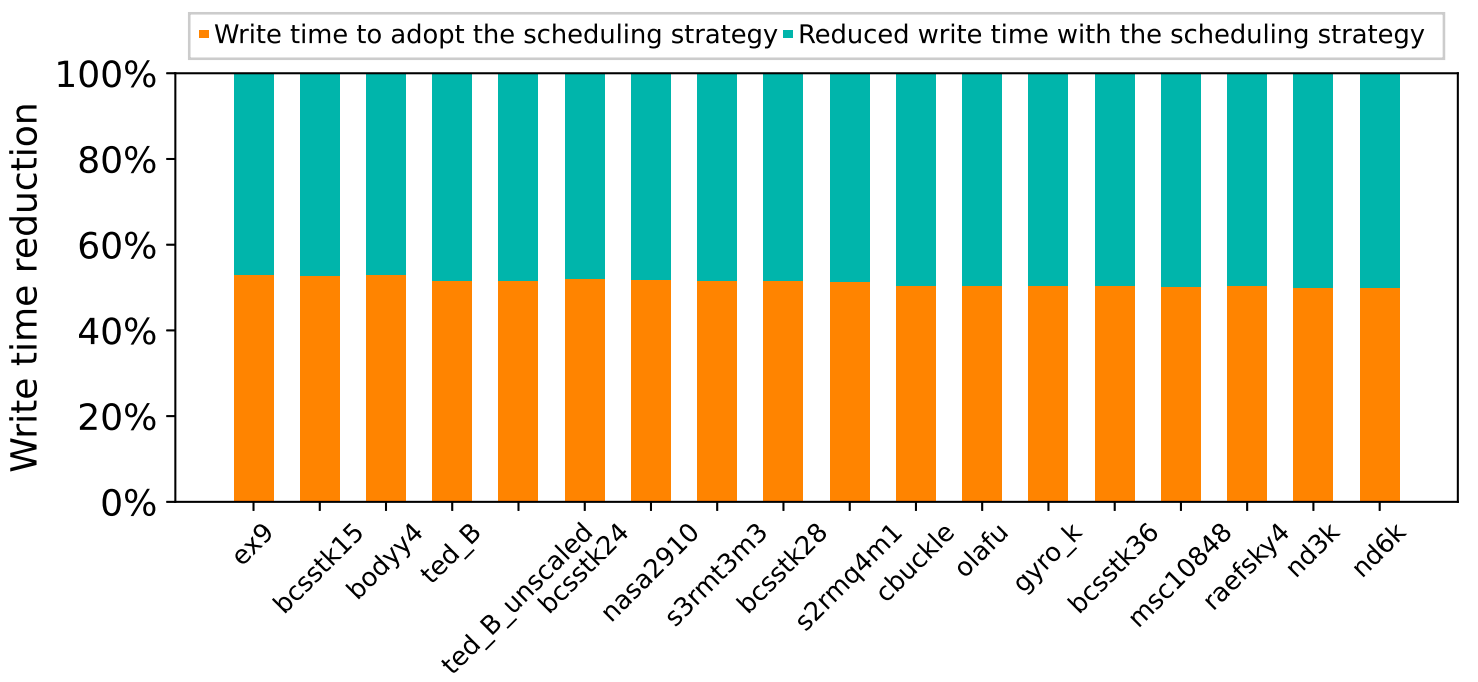

            圖6:采用調度策略后的寫時間和減少的寫時間

            結論:

            ReRAM crossbars支持的原位矩陣向量乘法為利用PIM硬件加速數值計算應用開辟了一個新方向。然而,當規則的crossbars遇到不規則稀疏矩陣時,必須解決工作負載映射和數據流調度等關鍵挑戰,才能在規則的ReRAM crossbars上高效運行不規則矩陣運算。在本工作中,我們提出了一種基于ReRAM架構的加速器ReCG,它能有效加速JPCG。對于JPCG,我們設計了多個模塊來實現JPCG的各種kernels。我們還提出了一種新的數據流調度策略來減少數據搬運。實驗結果表明,與CPU和GPU上的PETSc以及FPGA上的CALLIPEPLA相比,ReCG的性能分別最高提高了3個數量級、1個數量級和1個數量級,能耗分別最高降低了2個數量級、2個數量級和1個數量級。
